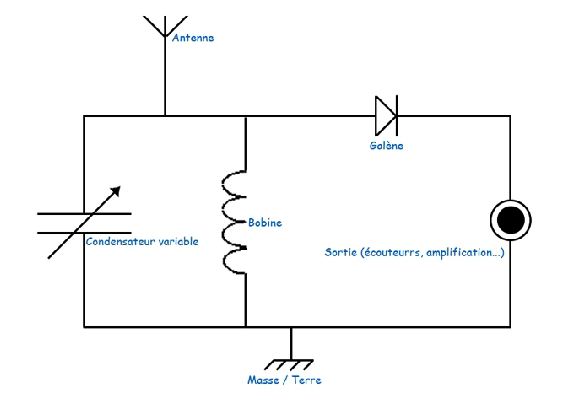

I/Plan du poste à galène
Afin de mieux comprendre le fonctionnement de la radio, nous avons créé un poste à galène permettant de capter les ondes radios de type AM.
Un poste à galène est constitué d’une antenne, d’un circuit LC composé d’un condensateur variable et d’une bobine, d’une
galène qui sera remplacée par une Diode au germanium de propriétés identiques et d’une sortie : les écouteurs.
Nous alons étudier le fonctionnement du poste en suivant globalement le "trajet de l'onde". Ainsi, nous étudierons dans l'ordre : l'antenne, le circuit LC, la Diode, et les écouteurs.
• L’antenne
Elle se compose d’un fil de cuivre d’une vingtaine de mètre environ.
L’antenne doit être dégagée, si possible pas trop près de sources de parasites radiophoniques : tube fluo, lampes compacte basse consommation, lampadaire halogène, moteurs d'appareils ménagers , four micro-ondes, ordinateur ou box ADSL ...
Le champ électromagnétique de l’onde va induire une petite tension dans l’antenne. Cette tension va elle-même induire des courants qui vont circuler dans chacune des partie de l’antenne, permettant de fournir le circuit en énergie.
